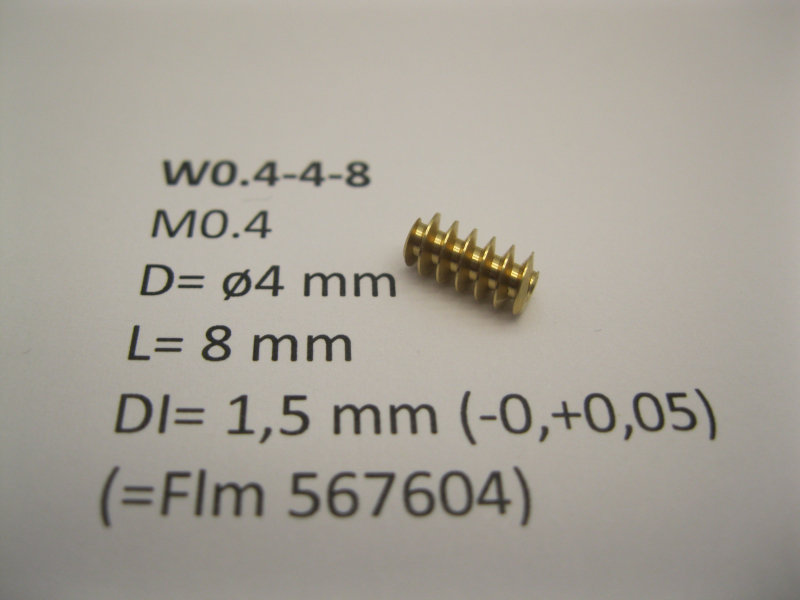

Schnecke W0.4-4-8 für 1,5-mm-Wellen (Ersatz für Fleischmann 567604)

Die Schnecke W0.4-4-8 aus Messing ist für den Einsatz in feinmoduligen Modellbahn-Antrieben mit 1,5-mm-Wellen ausgelegt. Sie überträgt das Motordrehmoment zuverlässig auf das zugehörige Zahnrad und eignet sich für Reparaturen, Umbauten und Eigenkonstruktionen von Lokomotiven und Fahrzeugen. Außerdem kann sie als Ersatz für die Fleischmann-Schnecke 567604 verwendet werden (je nach Modell).

Maße:

• Modul: M0,4
• ∅ innen: 1,5 mm (Toleranz +0,05 mm, −0 mm)
• ∅ außen: 4,0 mm
• Länge: 8,0 mm

Die präzise gefertigte Bohrung ermöglicht eine spielfreie Montage auf Wellen mit 1,5 mm Außendurchmesser. Mit einem Außendurchmesser von 4,0 mm und einer Länge von 8,0 mm eignet sich die Schnecke für Getriebe mit begrenztem Bauraum und feinmodulige Antriebskonzepte mit höherer Untersetzung.

Eigenschaften und Vorteile der Schnecke:

• feinmoduliger Antrieb (M0,4) für ruhigen, gleichmäßigen Lauf
• kompakte Abmessungen (4,0 × 8,0 mm) für beengte Einbausituationen
• geeignet für Reparaturen, Umbauten und Eigenbauten von Modellbahn-Antrieben
• als Ersatzteil verwendbar für Fleischmann 567604 (je nach Modell)

In Verbindung mit einem passenden Gegenrad sorgt die Schnecke für eine präzise, vibrationsarme Kraftübertragung zwischen Motor und Getriebe.

Verarbeitungshinweise:

• Schnecke immer gerade und ohne übermäßige Kraft auf die Welle aufschieben, um die Bohrung nicht zu beschädigen.
• Wellenenden bei Bedarf leicht entgraten, damit die Schnecke sauber aufgeschoben werden kann.
• Den Sitz sorgfältig ausrichten, um einen möglichst geringen Rundlauf-Fehler zu erreichen.
• Die Verbindung zur Welle mit einem schnellklebenden Metallkleber sichern, um Verdrehen oder Durchrutschen zuverlässig zu verhindern.
